在生命科學、材料研究、電子工業及高端制造領域，超低溫環境（-150℃至-196℃） 是實現樣本長期保存、材料特性測試、精密元件處理的關鍵條件。依靠傳統壓縮機制冷難以企及如此深冷溫區，液氮（LN?, -196℃）憑借其的制冷能力成為冷源。然而，將液氮安全、高效、精準地引入超低溫箱，并實現溫度的穩定受控，離不開一套精心設計的連接系統和智能溫度控制儀的協同工作。本文將深入解析這一核心低溫脈絡的構建原理與實踐要點。

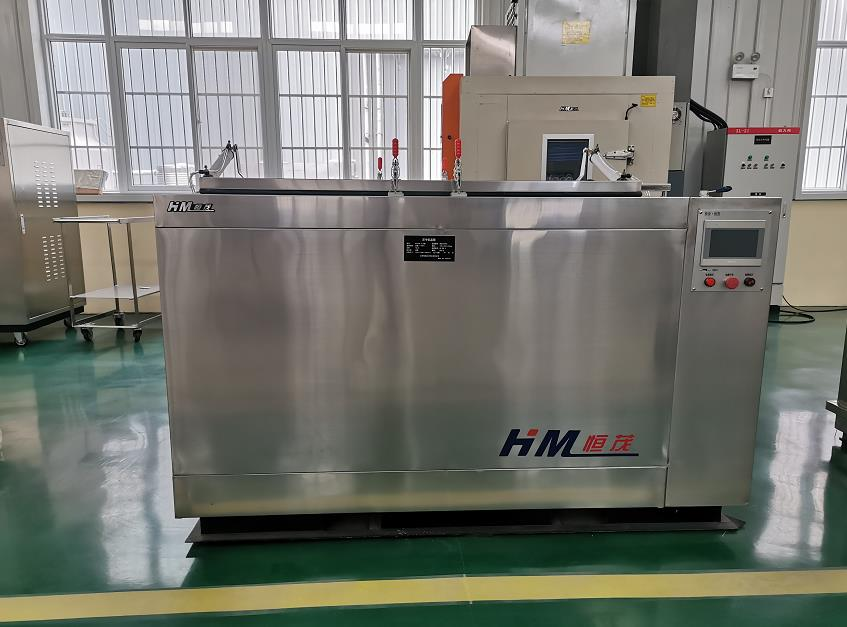

一、 液氮源：系統的“心臟”

液氮通常儲存在專用的真空絕熱杜瓦罐中。根據使用頻率和消耗量，可選擇不同容量的杜瓦罐（如30L, 50L, 100L, 200L, 500L或更大儲槽）。關鍵特性包括：

1. 真空絕熱： 大限度減少液氮蒸發損失。

2. 壓力構建/泄放閥： 允許少量液氮汽化建立罐內微正壓（通常<2 bar），便于液氮在壓力驅動下流出；同時防止壓力過高。

3. 液相閥： 用于提取液態氮的主要出口。

4. 氣相閥： 用于提取氣態氮或連接壓力構建系統。

二、 核心連接：液氮輸送的“血管”

將液氮從杜瓦罐安全、低損耗地輸送到超低溫箱內部，是系統的關鍵環節：

1. 真空絕熱傳輸管路：

   • 材料： 采用不銹鋼真空絕熱軟管（VIP Hose） 或硬質真空絕熱管道。其核心結構為內管（輸送液氮）、外管、以及兩者之間抽至高真空的空間（有時填充多層絕熱材料），有效隔絕外部熱量侵入，顯著減少液氮在傳輸途中的汽化。

   • 連接器： 兩端使用專用的低溫快速接頭（通常為母頭插杜瓦罐液相閥，公頭插超低溫箱入口），確保連接方便、密封可靠、操作安全（防止凍傷），并盡量減少連接時的冷量損失和空氣進入導致的結冰。接頭材質通常為不銹鋼或黃銅。

   • 坡度要求： 管路應盡量保持從杜瓦罐到低溫箱入口的連續下坡（至少1%坡度），利用重力輔助液氮流動，防止氣阻形成“氣鎖”阻礙液體流動。

2. 超低溫箱液氮接口：

   • 箱體側面或后部預留有標準的液氮入口接口，與傳輸管路的公接頭匹配。

   • 接口內部通常連接至箱體內的噴射/分配系統或蒸發器盤管。

三、 液氮進入箱體：制冷發生的“末梢”

液氮進入超低溫箱后，根據箱體設計和控溫需求，主要有兩種方式實現制冷：

1. 直接噴射/霧化制冷（常見于需要快速降溫或溫度極低的箱體）：

   • 噴嘴/噴射器： 液氮通過精密設計的噴嘴或噴射器，以細小液滴或霧狀形式直接噴入箱內工作室或特定的冷風循環通道。

   • 快速汽化吸熱： 液滴/霧滴與箱內相對較熱的空氣或物體表面接觸，瞬間劇烈汽化，吸收大量熱量（汽化潛熱高達199 kJ/kg），使箱內溫度急劇下降。

   • 優點： 降溫速度極快，可達-196℃甚至更低（通過減壓）。

   • 挑戰： 箱內溫度均勻性相對較難控制；濕度極低（接近0%）；直接噴射可能導致局部過冷或樣本凍傷風險；消耗量通常較大。

2. 間接制冷 - 通過蒸發器盤管（常見于需要更穩定、均勻溫度控制的箱體）：

   • 蒸發器盤管： 液氮被引入安裝在箱內（通常在后壁風道內）或緊鄰箱體的蒸發器（熱交換器）盤管中。

   • 間接熱交換： 液氮在盤管內流動并吸收管外熱量而汽化。箱內空氣（或載冷劑）被風機強制循環，流經冰冷的盤管表面被冷卻，然后均勻吹入工作室。

   • 優點： 箱內溫度更均勻、穩定；避免液氮直接接觸樣本或工作空間，減少凍傷風險；濕度控制相對容易；液氮消耗相對更經濟。

   • 挑戰： 降溫速度通常慢于直接噴射；系統結構稍復雜。

四、 大腦與神經：溫度控制儀的精準調控

溫度控制儀是整個系統的智能核心，負責感知、決策、執行，確保箱內溫度精確穩定在設定點：

1. 信號感知（“神經末梢”）：

   • 高精度溫度傳感器： 通常采用鉑電阻溫度計（Pt100, Pt1000） 或 T型熱電偶，它們能在超低溫下保持較好的線性度和精度。傳感器被策略性地布置在箱內關鍵位置（如靠近樣本處、回風口、出風口），實時監測實際溫度。

   • 信號傳輸： 傳感器信號通過屏蔽導線傳送至溫度控制儀。

2. 智能決策（“大腦”）：

   • 核心算法（PID控制）： 控制儀的核心是比例-積分-微分（PID） 控制算法。它持續計算設定溫度（SP）與實際溫度（PV）之間的偏差（Error）。

     • 比例(P)： 輸出與當前偏差成比例的動作（偏差大，輸出大）。

     • 積分(I)： 輸出與偏差隨時間的累積值成比例的動作（消除穩態誤差）。

     • 微分(D)： 輸出與偏差變化的速率成比例的動作（預測趨勢，抑制超調）。

   • 參數整定： 針對超低溫箱的熱惰性和液氮制冷的強效性，PID參數（P, I, D值）需要仔細整定，以實現快速響應、小超調、無靜差的高精度穩定控制。

   • 高級功能： 現代控制器還具備設定點編程（多段升降溫程序）、數據記錄、通訊接口（RS485, Ethernet, USB）、報警管理等功能。

3. 執行控制（“神經指令”）：

   • 控制對象 - 液氮電磁閥： 控制儀的輸出信號終作用于安裝在液氮輸送管路上的常閉型低溫專用電磁閥。

   • 控制邏輯：

     • ON/OFF控制（開關控制）： 當PV > SP + 死區（如+1℃），控制儀打開電磁閥注入液氮制冷；當PV < SP - 死區（如-1℃），關閉電磁閥停止制冷。結構簡單，但溫度會在設定點附近波動。

     • 脈沖寬度調制（PWM）控制： 這是更精確、更節能的主流方式。控制儀輸出的是占空比可調的脈沖信號。通過快速開關電磁閥（每秒數次到數十次），控制一個周期內閥門打開的時間比例（占空比），從而精確調節單位時間內流入箱體的液氮平均流量。PID算法的輸出決定了所需的占空比。這種方式能實現更平滑的溫度控制，減少波動，并節省液氮。

五、 實用連接要點與安全保障

1. 選型匹配：

   • 確保杜瓦罐容量、輸出壓力滿足超低溫箱的液氮消耗需求（特別是降溫階段的峰值需求）。

   • 真空絕熱管的內徑、長度需匹配流量要求，過長或過細會增加流動阻力。

   • 電磁閥、接頭必須明確標注適用于液氮（LN?）和超低溫工況。

   • 溫度控制儀的量程、精度、控制算法（特別是PWM能力）必須滿足應用要求。

2. 安裝規范：

   • 絕熱： 所有液氮管路（包括閥門、接頭）必須全程良好絕熱（使用專用低溫保溫材料包裹），減少冷量損失和結霜/凝露。

   • 坡度： 嚴格保證管路從杜瓦罐到低溫箱入口的連續下坡。

   • 固定： 管路需妥善固定，避免晃動、扭曲、重壓。

   • 通風： 確保杜瓦罐放置區域和超低溫箱周圍通風良好，防止氮氣積聚導致缺氧風險。安裝氧氣監測報警儀是強烈推薦的安全措施。

   • 接地： 所有設備良好接地，防靜電。

3. 安全閥與排氣：

   • 超低溫箱內部應有可靠的安全泄壓裝置（如爆破片），防止因液氮過量注入或閥門故障導致箱內壓力異常升高。

   • 箱體通常設計有排氣口，將汽化的氮氣安全排至室外或通風良好的區域，避免在室內累積。

4. 操作與維護：

   • 預冷： 初次使用或長期停用后，連接好管路，先稍微打開杜瓦罐閥門，讓少量液氮緩慢流入管路和箱體蒸發器進行預冷，避免熱沖擊。

   • 防泄漏： 定期檢查管路、接頭、閥門是否有泄漏（聽嘶嘶聲、觀察結霜異常點）。使用專用檢漏液（低溫適用）。

   • 防冰堵： 確保管路密封良好，防止濕空氣進入并在低溫處結冰堵塞。如果發生輕微冰堵，可用干燥氮氣吹掃。

   • 閥門維護： 低溫電磁閥的閥芯密封材料在長期冷熱循環下可能老化，需按說明書定期檢查或更換。

結語：構建可靠深冷環境的系統工程

將超低溫箱、溫度控制儀與液氮源安全高效地連接并實現精準控溫，是一項融合了低溫工程、流體力學、自動控制與安全防護的系統工程。真空絕熱管路是輸送液氮的生命線，精密的電磁閥是實現流量微調的執行者，而智能溫度控制儀則是整個系統的大腦，通過先進的PID算法和PWM技術，將看似“粗獷”的液氮制冷轉化為細膩穩定的超低溫環境。理解其連接原理、選型要點和操作規范，并嚴格遵守安全準則，是確保設備長期穩定運行、保障人員安全、實現科研與生產目標的關鍵所在。這套精密的“低溫脈絡”，默默支撐著前沿科技在深冷世界的探索與應用。

---
